Metszetrajz
A metszetrajz segítségével „levesszük az épület tetejét”, hogy láthatóvá váljon a belső szerkezet, a szintek kapcsolata és a függőleges méretarányok. Mérnöki pontosságú metszeteink elengedhetetlenek a tervezéshez, az engedélyeztetéshez és a kivitelezéshez egyaránt.
Mitől különleges egy profi metszetrajz?
Nem csak egy vonalrajz

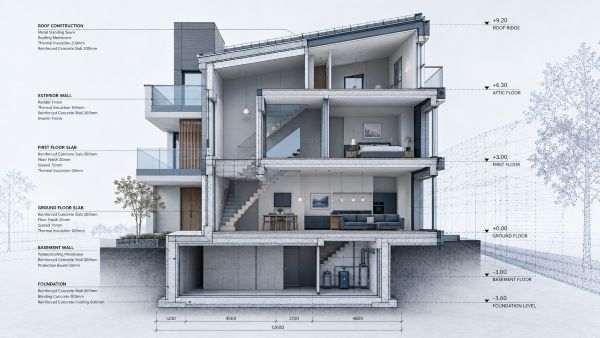

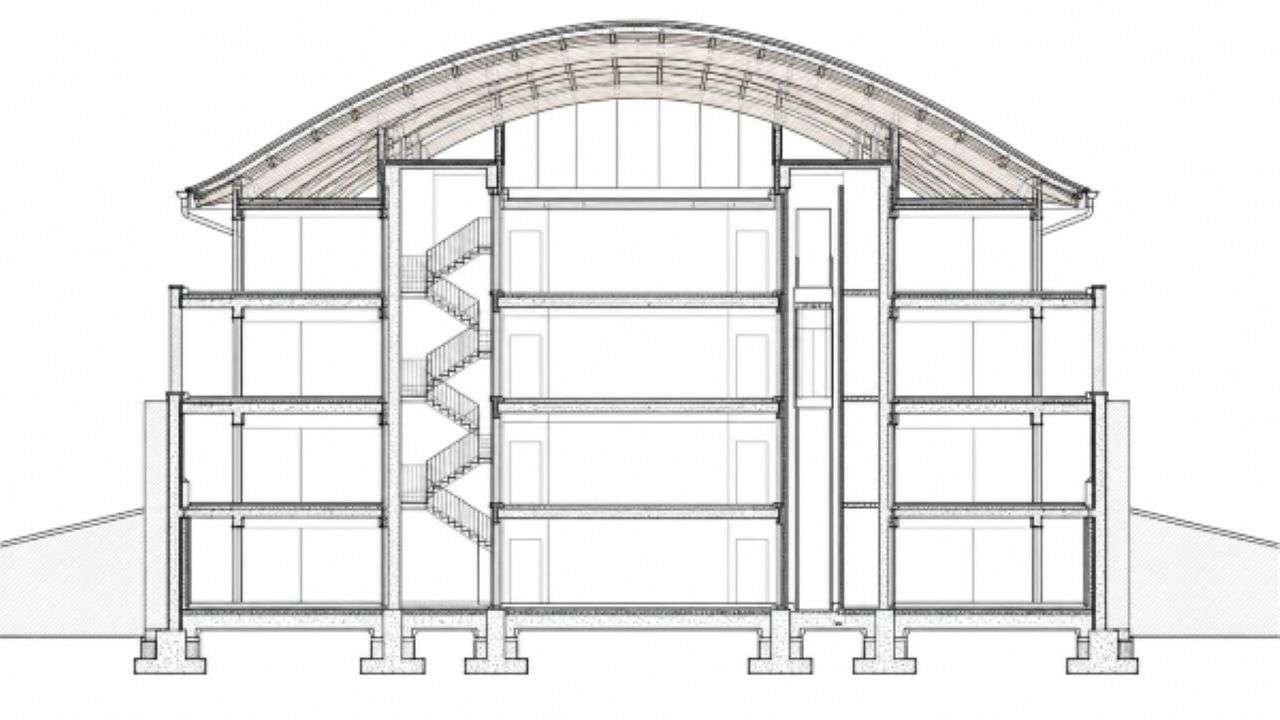

A képzeletbeli függőleges metszősíkkal megmutatjuk az épület teljes keresztmetszetét: a falazatokat, födémeket, lépcsőket, alapozást és a belső terek magasságát.
Magasságok és térbeli arányok
Pontosan rögzítjük a szintek közötti szintkülönbségeket és a térkapcsolatokat.
Terepviszonyok
Nemcsak az épületet, de a csatlakozó terep metszeti vonalát is ábrázoljuk, ami kulcsfontosságú a környezetbe illesztésnél.
Szabványos lépték
Munkáinkat általában 1:50 vagy 1:100 léptékben készítjük, így azok közvetlenül használhatók a további tervezési fázisokban.
Miért és mikor van szükség metszetrajzra?
- Felújítás és korszerűsítés: Diagnosztikai céllal, hogy láthatóvá váljanak a rejtett szerkezetek, mielőtt a munkálatok megkezdődnek.
- Építési engedélyezési dokumentáció: A hatósági engedélyek elengedhetetlen mérnöki dokumentuma.
- Műszaki számítások alapja: Statikusok, épületgépészek és energetikusok a metszet alapján dolgoznak (pl. födémvastagság, szigetelés rétegrendje).
- Kivitelezés támogatása: Pontos útmutatót ad a kivitelezőknek a rétegrendekhez és a csomóponti kialakításokhoz.
Hogyan dolgozunk? A felméréstől a BIM modellig
Metszetrajzaink a legmodernebb adatgyűjtési technológiákra épülnek:
Adatgyűjtés
Geodéziai felmérés, kézi lézeres felmérés, 3D lézerszkennelés vagy fotogrammetria.
Feldolgozás
A felmért 3D pontfelhőből, vagy egy teljesen kidolgozott 3D BIM modellből generáljuk a metszetet. Ez garantálja a 100%-os pontosságot.
Véglegesítés
A generált metszeteket szakági részletekkel, méretvonalakkal és jelmagyarázattal látjuk el.
Készen áll a projektje megvalósítására?
Vegye fel velünk a kapcsolatot, és kérjen személyre szabott ajánlatot mérnöki pontosságú megoldásainkra.
