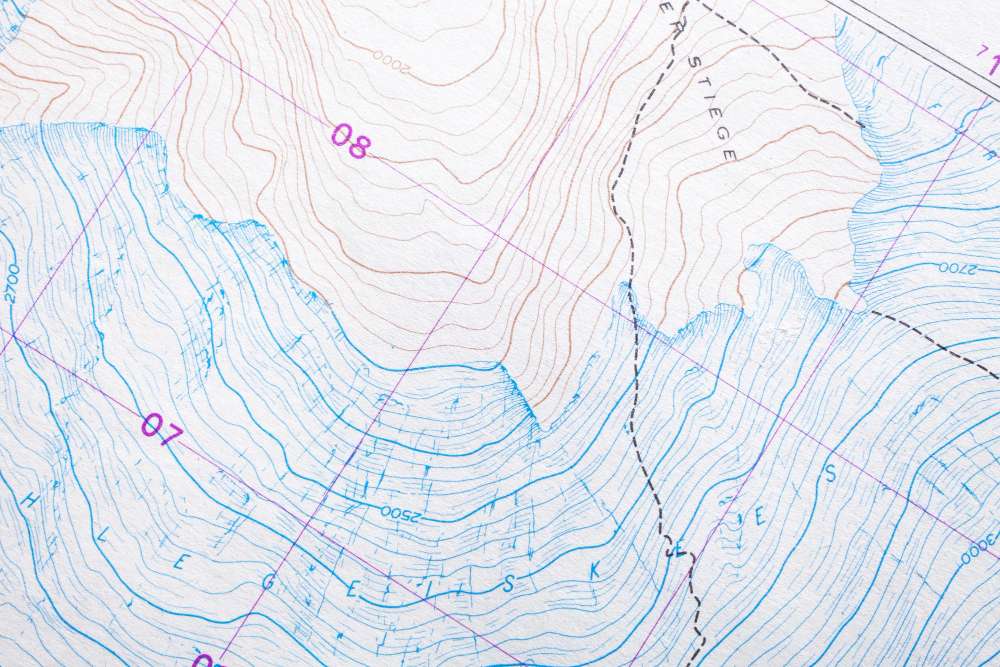

Szintvonalas helyszínrajz

Olyan földmérési munkarész, amely a terep domborzati viszonyait és síkrajzi elemeit mutatja be szintvonalak és egyéb térképi elemek segítségével. Ez a rajz elsősorban építési tervek előkészítésénél és területrendezésnél játszik kulcsszerepet, mivel pontos képet ad a lejtésviszonyokról, magasságkülönbségekről és a környezet egyéb jellemzőiről, segít vizualizálni a különböző magasságokat egy adott területen.

Mi az a szintvonal?

A szintvonalak azok a vonalak, amelyek azonos magasságú pontokat követnek.

Mire használható a szintvonalas helyszínrajz?

Építési engedélyezési dokumentáció részeként.

Tájépítészeti és kerttervezési munkákhoz

Vízelvezetési és csapadékkezelési tervek készítéséhez

Geotechnikai és statikai számításokhoz

Telekbeépítési koncepciók kidolgozásához

Hogyan készül a szintvonalas helyszínrajz?

A helyszínrajz elkészítéséhez geodéziai felmérésre van szükség, amely történhet hagyományos földmérő műszerekkel, GPS-alapú technológiával vagy akár 3D lézerszkenneléssel és drónos felméréssel létrehozott 3D pontfelhőből. Az így létrehozott digitális terepmodell segítségével szintvonalak generálhatóak, melyek jellemzően 0,2 – 1 méteres szintközönként jelennek meg a rajzon.

Tudtad?

A szintvonalas helyszínrajz nemcsak a tervezőknek, hanem a más megrendelőknek (pl. magánszemélyeknek) is segít jobban megérteni a terepadottságokat és megalapozott döntéseket hozni például egy telek vásárlás előtt, vagy az ingatlanfejlesztés során.
