Technológiák
Eszközparkunk folyamatos fejlesztésével igyekszünk mindig az adott feladathoz leginkább megfelelő technológiát kiválasztani.
Terepi mérőműszerek és technológiák
Geodéziai mérőállomás
Segítségével ismeretlen helyzetű pontok koordinátáit tudjuk nagy (akár mm nagyságrendű) pontossággal meghatározni a terepen, relatív koordináta rendszerben (ill. geodéziai alappontok felhasználásával akár abszolút koordináta rendszerben is)
Az általunk használt Leica mérőállomás szervómotoros kialakításának és automatikus prizmakeresési, -irányzási, és -követési funkcióinak, valamint a körprizmának köszönhetően „egyemberes, robot” üzemmódban (figuráns nélkül) is használható, így hatékony mérést tesz lehetővé. Prizma nélküli üzemmódban 400 m távolságig használható.
Geodéziai GPS vevő
Ismeretlen helyzetű pontok koordinátáit tudjuk viszonylag nagy (cm nagyságrendű) pontossággal meghatározni a terepen.
Ehhez nem szükséges ismert koordinátájú geodéziai alappontok használata, a mérés abszolút koordináta rendszerben, a Föld tömegközéppontjához képest történik. A nagyobb pontosság elérése földi referenciaállomások korrekciós jeleinek segítségével és VITEL transzformáció alkalmazásával valósul meg.
Az általunk használt Leica Viva GPS vevő a hatékony terepi munka érdekében a körprizmára erősíthető és a mérőállomás kontrolleréről vezérelhető.
3D statikus lézerszkenner
A műszer egy nagy sebességgel forgó lézersugár segítségével térben beszkenneli, „letapogatja” a környezetét. Ennek során igen rövid időn belül hatalmas mennyiségű (másodpercenként akár 900 000) pont 3D relatív koordinátájának meghatározására képes cm nagyságrendű pontossággal.
Az általunk használt Faro szkenner mérési tartománya 330 m, így kültéren is hatékonyan alkalmazható.

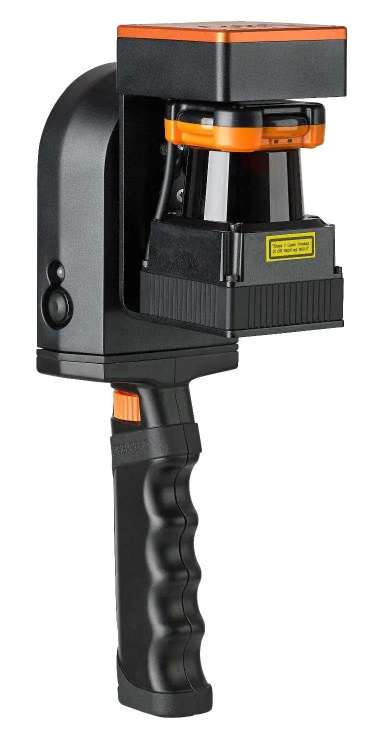

3D mobil lézerszkenner
A műszer a statikus lézerszkennerhez hasonlóan egy forgó lézersugár segítségével térben beszkenneli, „letapogatja” a környezetét, de kisebb mennyiségű (másodpercenként kb. 40 000) pont 3D felmérésére képes és a pontossága valamint felbontása is alacsonyabb. Nagy előnye, hogy állvány helyett kézben tartható, így a felmérés nagyon hatékonyan, a műszert kézben tartva, „lassú, de folyamatos sétával” valósul meg.
A mérés során alkalmazott tájékozási technológiája miatt elsősorban beltéren használjuk, de kisebb pontosságú munkákhoz kültéren is hasznát vesszük.
Geodéziai felmérő drón
Ún. fotogrammetriai feldolgozással a nagy átfedéssel és több irányból készült fényképfelvételekből 3D információk nyerhetőek ki nagy (akár 1-2 cm) pontossággal. Ehhez azonban elengedhetetlen a geodéziai RTK GPS vevővel felszerelt drón és a geodéziai módszerekkel meghatározott földi illesztőpontok használata.
A kiértékelés során nagyon nagy felbontású 3D pontfelhő illetve ortofotó állítható elő rövid idő alatt, így a drónos felmérés jól kiegészíti a geodéziai módszereket.
Nagy magasságú fotóállványok
Egy szénszálas ill. egy ötvözött aluminium állvány segítségével 8-12 méter magasságból tudunk fényképfelvételeket készíteni a fotogrammetriai felmérés során, de ezzel a technológiával akár a mobil 3D szkenner is feljuttatható kb. 5 méteres magasságba.
Elsősorban belterületi fotózáshoz (pl. épület homlokzatokhoz) használjuk, ahol a drónos fényképezés a légügyi szabályok miatt nem lehetséges, vagy a légtér engedély kiadása hosszadalmas lenne.
Szoftvereink
ArchiCad építészeti tervezőszoftver
A Graphisoft fejlesztésű ArchiCAD építészeti tervezőszoftver hosszú évek óta vezető szerepet tölt be a BIM alapú tervezés piacán.
Segítségével a fotogrammetriai és geodéziai felmérés vagy a 3D szkennelés alapján igény szerint alaprajzot, metszetrajzot, homlokzatrajzot vagy 3D modellt készítünk, melyet ArchiCad .pln/.pla (vagy egyéb tetszőleges) fájlformátumban aduk át megrendelőinknek.
AutoCad Map térinformatikai szoftver
Az Autodesk által fejlesztett AutoCAD Map szoftverrel elsősorban a geodéziai adatok feldolgozását végezzük. Segítségével főleg szintvonalas helyszínrajzokat készítünk.
Carlson Survey és Carlson PointCloud szoftverek
A Carlson cég Survey és PointCloud termékével szintén szintvonalas helyszínrajzot, ill. 3D terepmodellt készítünk, ill. a drónos felmérésből vagy szkennelésből származó adatok feldolgozását is részben ezekkel a szoftverekkel végezzük. Mivel célirányosan földmérők számára készültek, így a geodéziai műszerekből származó nyers adatok feldolgozásában is hatékony segítséget nyújtanak.
Faro SCENE pontfelhő feldolgozó szoftver
A Faro cég Scene szoftverével a statikus szkenner adatait dolgozzuk fel. Részben ebben történik a pontfelhők tájékozása, tisztítása, vágása, ill. szükség esetén az újra-mintavételezése („ritkítása”). Segítségével akár ortofotót, vagy 3D virtuális túrát is tudunk készíteni.
GeoSLAM HUB és GeoSLAM Draw pontfelhő feldolgozó szoftverek
A GeoSLAM HUB szoftverrel történik a mobil 3D szkenner adatainak feldolgozása, míg a GeoSLAM Draw szoftverrel a már feldolgozott adatokból tudunk különféle végtermékeket készíteni (pl. ortofotó, metszet- és homlokzatrajz, virtuális séta, 3D terepmodell).
